Цилиндрический катодолюминесцентный источник излучения
Разработка
ID
6HD7-PN2I
Пользователь
Категория
H - электричество
Стоимость
200,000,000 ₽
Опубликован
27.03.2024 13:33
Срок разработки
24 месяцев
Описание
Изобретение относится к области источников излучения как в видимом, так и в ультрафиолетовом диапазоне и может быть использовано при конструировании светильников заданных этими диапазонами длин волн.

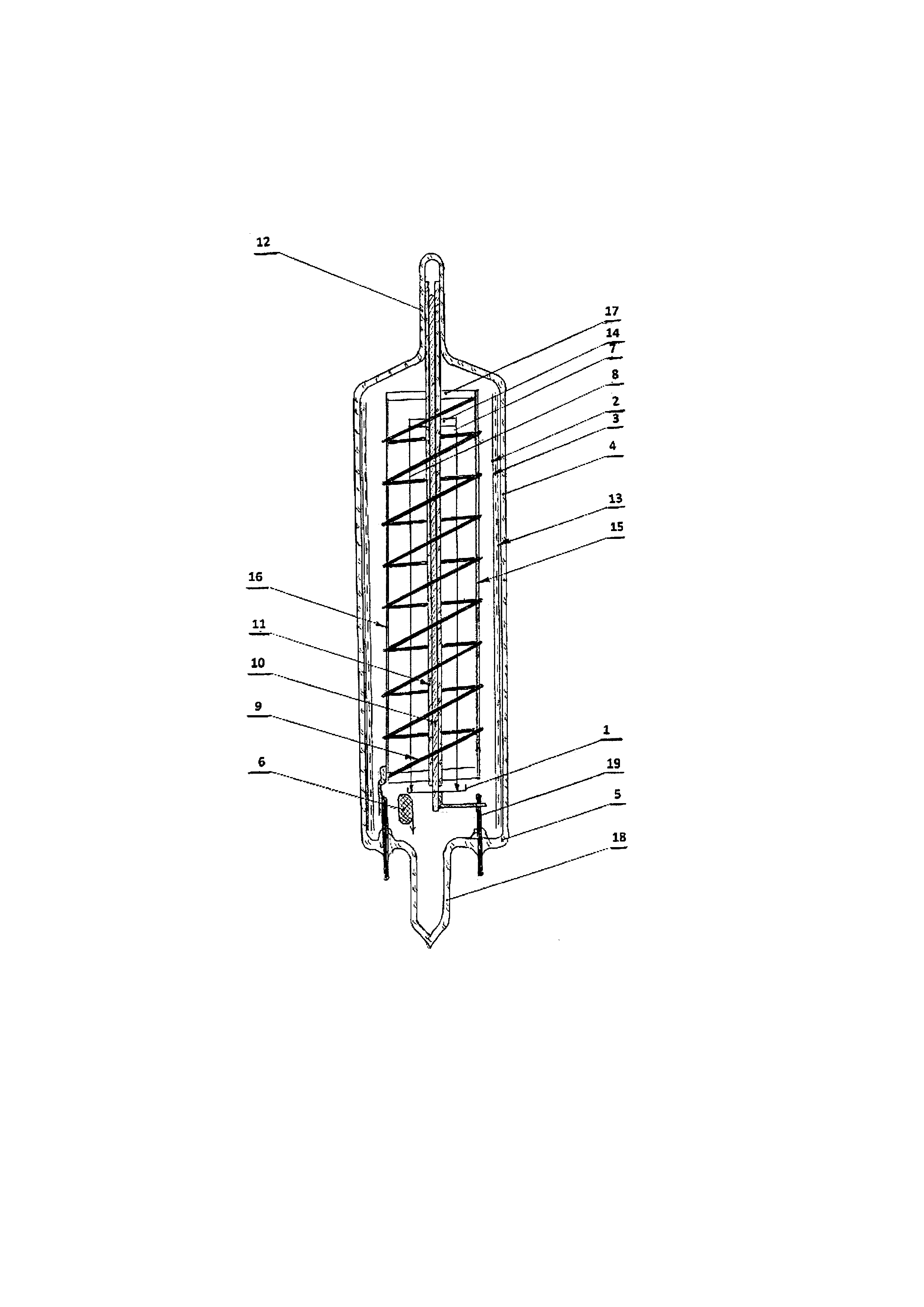

Сущность изобретения заключается в том, что катод выполнен в виде первой катодной нити и второй катодной нити, между которыми и первым анодом расположен второй анод, выполненный в виде спирали.
Предлагаются следующие варианты реализации изобретения:
- в центре стеклянной цилиндрической колбы лампы соосно с ней расположен центральный металлический стержень в стеклянной трубке, которая соосно закреплена в цилиндрический запаянный сверху стеклянный наконечник колбы;
- первая катодная нить и вторая катодная нить покрыты смесью оксидов щелочных металлов;
- для закрепления катодолюминофора на внутренней поверхности стеклянной цилиндрической колбы используют напыленную сетку из прозрачного для ультрафиолетового излучения оксида алюминия;
- для закрепления катодолюминофора на внутренней поверхности колбы используют напыленную сетку из прозрачного для видимого излучения слоя окиси индия и олова.
Технический результат разработки - ощутимое увеличение яркости и равномерности свечения применяющихся в промышленности катодолюминесцентных и автоэмиссионных ламп, увеличение жесткости конструкции и, как следствие, увеличении длины лампы.
Сущность изобретения заключается в том, что катод выполнен в виде первой катодной нити и второй катодной нити, между которыми и первым анодом расположен второй анод, выполненный в виде спирали.
Предлагаются следующие варианты реализации изобретения:
- в центре стеклянной цилиндрической колбы лампы соосно с ней расположен центральный металлический стержень в стеклянной трубке, которая соосно закреплена в цилиндрический запаянный сверху стеклянный наконечник колбы;
- первая катодная нить и вторая катодная нить покрыты смесью оксидов щелочных металлов;
- для закрепления катодолюминофора на внутренней поверхности стеклянной цилиндрической колбы используют напыленную сетку из прозрачного для ультрафиолетового излучения оксида алюминия;
- для закрепления катодолюминофора на внутренней поверхности колбы используют напыленную сетку из прозрачного для видимого излучения слоя окиси индия и олова.
Технический результат разработки - ощутимое увеличение яркости и равномерности свечения применяющихся в промышленности катодолюминесцентных и автоэмиссионных ламп, увеличение жесткости конструкции и, как следствие, увеличении длины лампы.
Медиафайлы
Патенты
Цилиндрический катодолюминесцентный источник излучения
RU2811033
